Funktionsschema
S O L A R - G E O T H E R M I E

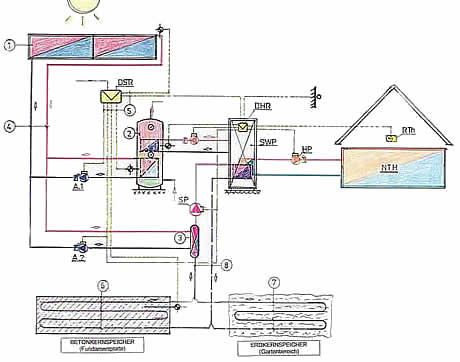

hydraulische Darstellung des thermischen
Energieflusses von Solarenergie und Erdwärme


MAUS ÜBER DIE ANLAGENBAUTEILE ZEIGT DIE FUNKTION





HEIZEN UND KÜHLEN MIT SONNE UND ERDWÄRME




SOLAR-BAUTEILE-ANLAGEN



Thermische Solarkollektoranlage, Größe-Fläche je nach Erfordernis. Aufstellung vorzugsweise: mit Neigung 48,5°, Ausrichtung 5° süd/west
1



Spezieller Warmwasserspeicher (Bivalentbetrieb) für Solarenergienutzung direkt und durch Wärmepumpenbetrieb.
2



SR - Wärmetauscher zur Einspeicherung der Solarenergie in den Betonkern – Erdspeicher. ( Dadurch wird erstmals ermöglicht, Solarenergie beinahe ein ganzes Jahr zu nützen !)
3



Solarverrohrung gefüllt mit Äthylenglykolgemisch. ( Dimension nach Erfordernis )
4



Bus – Steuerleitungen ( --- gelb/schwarze Strichlinie )
5



Solarpumpe für thermischen Energietransport vom Solarkollektor zur Warmwasserbereitung

A.1



Solarpumpe für thermischen Energietransport vom Solarkollektor zum SR-Wärmetauscher
A.2



Digitaler Solarcomputer-Regler   ( frei programmierbar je nach Funktionsbedarf ) mit zugehörigen Fühlern F.1, F.2   usw. - je   nach   Anlagengröße.

DSR


WÄRMEPUMPEN-BAUTEILE-ANLAGEN

  Sole-Wärmepumpe zur Wohnhausheizung und Warmwasserbereitung mit Nutzung der Erdwärme und der eingespeicherten Solarenergie vom Betonkernspeicher
SWP

  Digitaler Regler witterungsgeführt für Wärmepumpe, Heizung und Warmwasserbereitung. ( Ist in Wärmepumpe eingebaut )
DHR

  digital Raumthermostat mit Programmschaltruhr.
Fernbedienung, optional mit Tel.-Fernschaltung
RTh

  Umwälzpumpe mit elektronischer Leistungsregelung zur Wärmelieferung in das Erdhaus
HP

  Wohnhausbeheizung durch Niedertemperatur - Fußboden – NT-Radiatoren Heizflächen
NTH

  Spezialwärmetauscher aus V4a-Stahl zur indirekten Übertragung der Solarenergie zur Wärmepumpe
SR

  Sole-Flächenkollektor im Betonkern. Größe nach Bedarfsberechnung bzw. Fundamentplatte
6

  Sole-Flächenkollektor im Erdreich. Größe nach Bedarfsberechnung bzw. restl. Energiebedarf
7

  SOLE – Verrohrung von Erd-Betonkernkollektor zur Wärmepumpe über den SR-Wärmetauscher ( Wesentliche Verbesserung des COP-Wertes
( = JAZ, Jahresarbeitszahl ) um ca. 25 - 30 % )
8



SP-Umwälzpumpe; spezielle Ausführung für
Medium – SOLE ( -20°K bis +40° K )
SP





DURCH DIESE ANLAGENTECHNIK WIRD EINE SEHR HOHE ENERGIEEFIZIENZ ERREICHT WODURCH EIN EINSPARUNGSPOTENTIAL    (* NACHWEISLICH VON BIS ZU   25 bis 35 %*) GEGENÜBER NORMALEN WÄRME-PUMPEN NEUESTER BAUART ( z.B.:   Erdwärme - Flächenkollektor oder Tiefenbohrung mit Direktverdampfung ) SICHER ERREICHT WIRD!
